光通信是一种以光波作为载波，通过光纤进行信息传输的技术。与传统电通信相比，光通信具备传输容量大、中继距离长、抗电磁干扰和保密性优异等显著优势。作为现代信息社会的关键基础设施，其性能高度依赖于先进的光器件封装工艺。

随着光通信技术从传统的电信与数据中心市场，逐步拓展至消费电子、自动驾驶、医疗传感和工业互联网等新兴领域，行业对光器件的可靠性、集成度及工艺精度提出了更高要求。

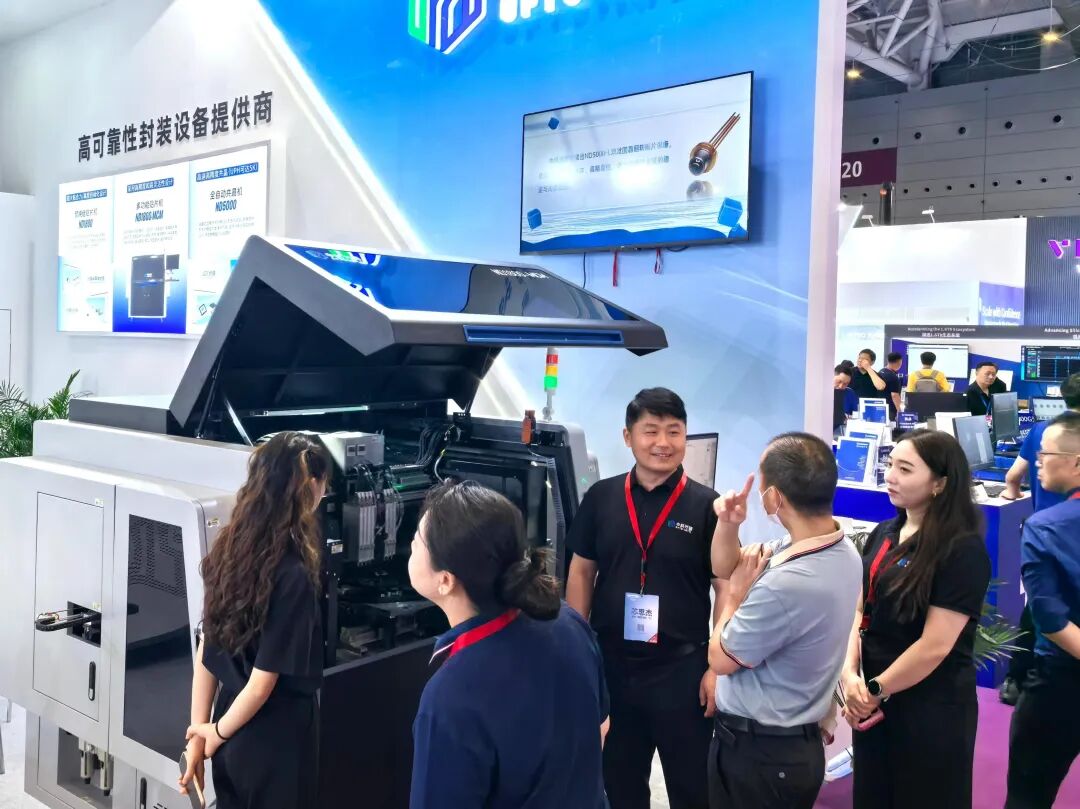

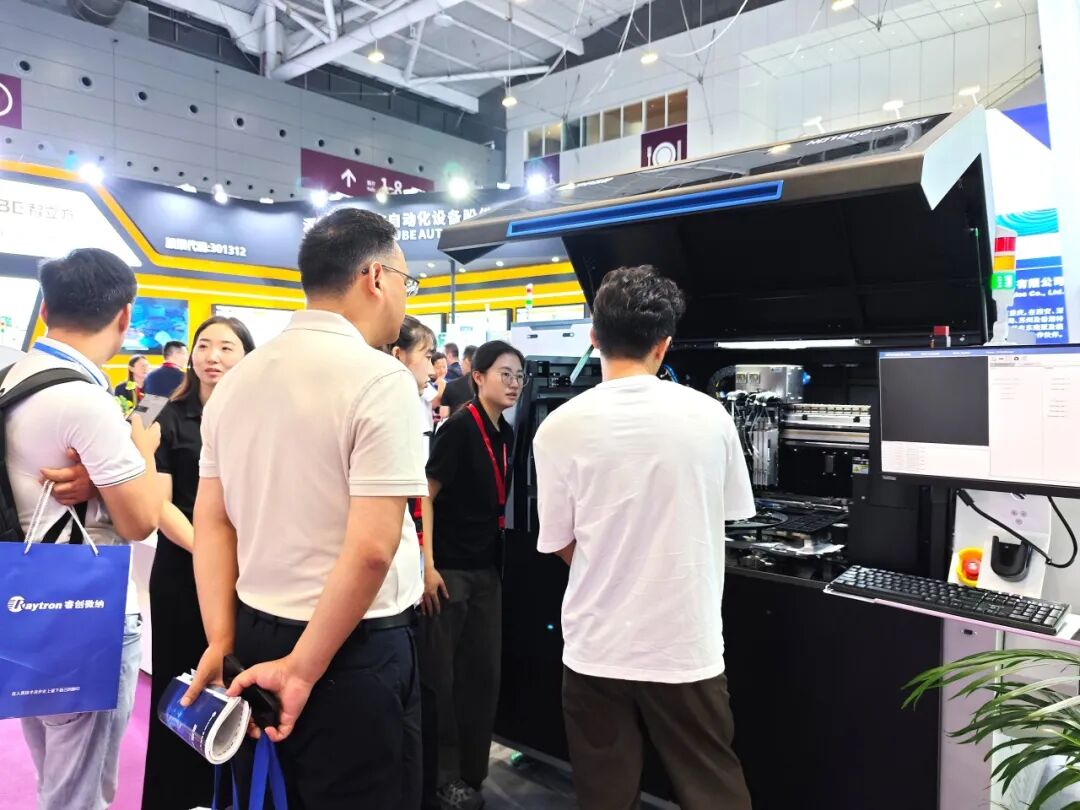

展台现场，中科光智重点展示了面向光通信及激光器件封装领域的整线设备方案。在这些针对具体应用场景而打造的解决方案中，中科光智通过自研的贴片机、等离子清洗机、真空共晶回流焊炉等核心设备为基础，性能对标国际一线水平，不仅大大提高了产品良率，同时融入成熟的自动化技术，进一步优化封装效率。因此吸引了不少在现场的头部企业的技术团队前来交流。

1.  共晶贴装

这是一种高功率芯片的贴装工艺。基板（如陶瓷基板）上预制焊料，加热平台将基板加热到共晶温度以上，同时通过吸嘴对芯片施加一定的压力，使焊料熔化并与芯片背面的金属化层（如Au）发生反应，形成牢固的、导热导电性极佳的冶金结合。主要为大功率激光器等高发热元件提供机械固定和高效散热路径，保障其工作稳定性和寿命。

2. 胶粘固晶

使用导电或绝缘的胶粘剂（Epoxy）来固定芯片或元件。先将一滴定量的胶水点在基板指定位置（点胶），或用蘸胶印章将胶水转移到基板指定位置（蘸胶），然后用吸嘴拾取芯片并将其按压在胶水上，最后通过加热固化（Curing）使胶水变硬，实现粘接。主要用于发热量不大的芯片，比如光电探测器（PD, APD）、硅光（Silicon Photonics）芯片、性能要求不高的电芯片等。

1. 激光器芯片焊前处理

在共晶焊接前对芯片焊盘和热沉表面进行清洗。有效去除有机物和氧化物污染，提高焊料润湿性，为后续高质量焊接提供保障。

2. 光纤阵列粘接前处理

对光纤端面和 V 型槽进行等离子清洗。大幅提高表面活性，增强胶水粘接强度，确保光纤阵列的长期对准稳定性，降低光路损耗。

3. 光器件引线键合前清洗

 在金线键合前对焊盘表面进行处理。彻底清除键合区的污染物，提高引线键合的成功率和拉力强度，保障电连接可靠性。

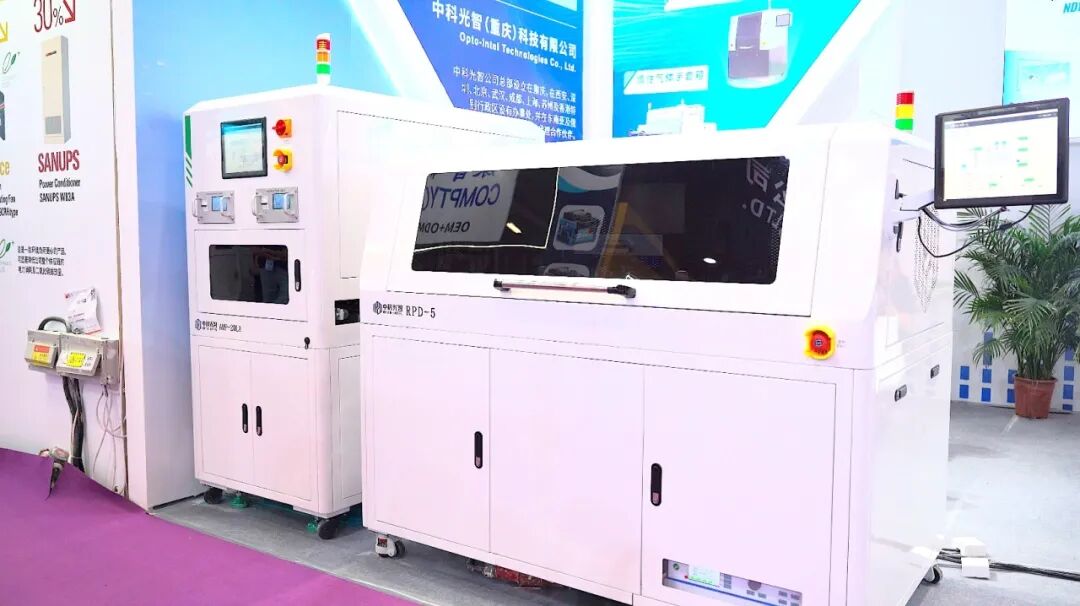

1. 半导体激光器芯片焊接

用于将激光器芯片高可靠地焊接在热沉或基板上，在真空环境能有效消除焊接空洞，显著降低热阻，确保大功率激光器的高效散热和长期工作稳定性。

某客户实测数据显示，采用真空共晶焊接后，焊点空洞率从传统工艺的 10% 降至 2% 以下。

2. 高速调制器封装

应用于高速光调制器芯片与驱动电路的互连。真空共晶工艺提供无氧化的焊接环境，确保高频信号传输的完整性，满足 400G/800G 光模块对信号质量的严苛要求。

3. COC阵列的焊接

 用于阵列式多个激光单管COC在热沉模块里的精密焊接，通过精准的温度控制以及气氛保护，实现高强度高导热的可靠连接，从而提升模块的输出功率与亮度，延长其使用寿命，并保证优秀的光束质量。

此次展会不仅是前沿技术的交汇点，更是产业升级的助推器。随着 CIOE 2025 的圆满落幕，我们更加坚信，在技术创新与生态协同的双重推动下，光电子产业正迎来前所未有的发展机遇。

未来，中科光智将继续以高精度、高可靠性的封装解决方案为核心，不断提升设备智能化水平，助力客户实现效能提升与成本优化，为中国光电产业的高质量发展注入持续动能。
