机器人码垛实训｜长方体工件精准码放实操解析

在工业自动化生产场景中，机器人码垛是实现工件规整堆叠、提升生产效率的核心环节。今天以长方体工件码垛任务为例，带大家拆解完整实操流程，解锁工业机器人精准搬运码放技能！

任务背景

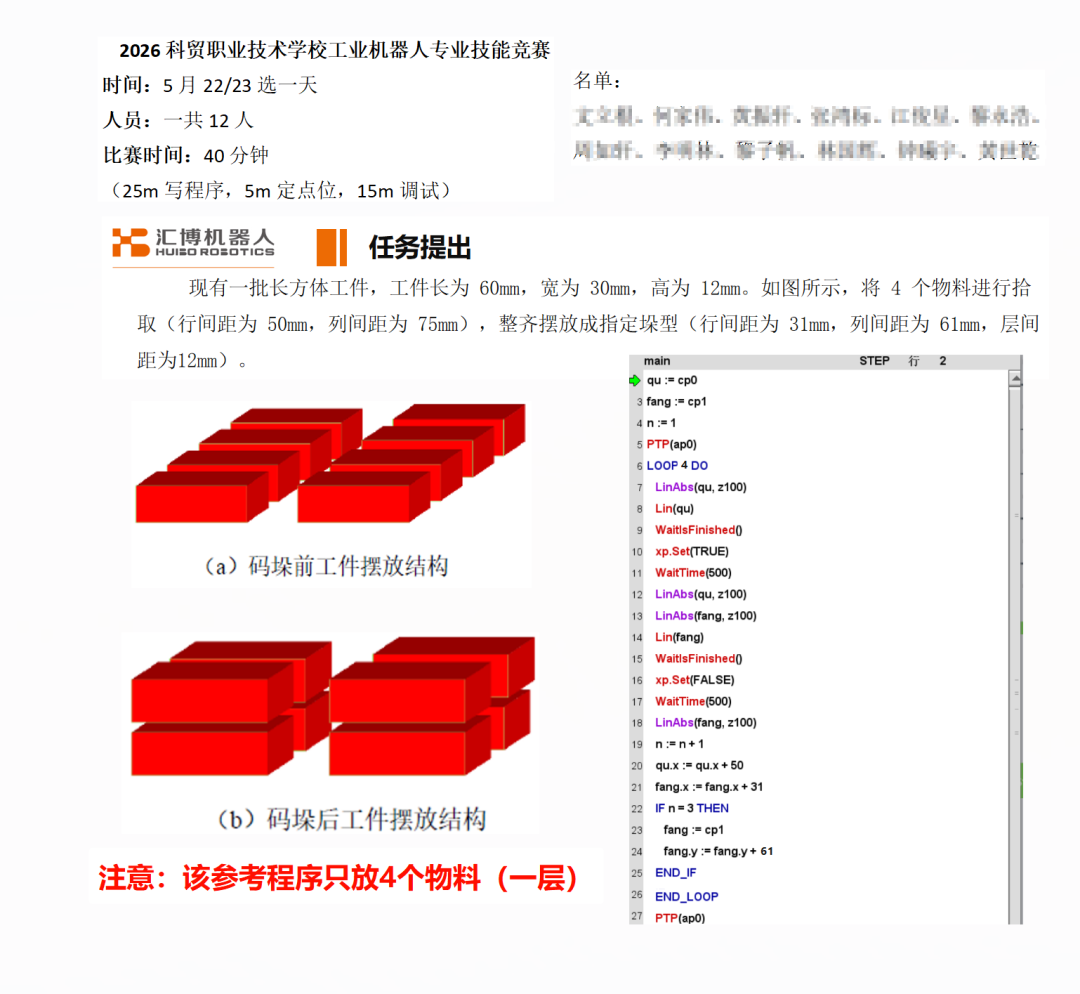

本次实训对象为长方体工件，工件规格：长 60mm、宽 30mm、高 12mm。

• 码垛前：4 个工件原始摆放，行间距 50mm，列间距 75mm
• 码垛目标：规整堆叠成指定垛型，行间距 31mm，列间距 61mm，层间距 12mm，完成单层 4 个工件精准摆放

实操核心逻辑

本次任务采用工业机器人程序实现自动化搬运，核心逻辑清晰易懂：

1. 初始化点位，设定抓取位、码放位基准坐标；
2. 循环执行抓取流程：机器人移动至工件上方→下降抓取→等待抓取完成；
3. 搬运至码垛位→精准放置工件，完成单次码放；
4. 自动更新行、列坐标，实现工件有序偏移摆放；
5. 4 个工件全部码放完成后，机器人回归初始点位。

关键技术要点

1. 坐标偏移控制
   抓取工件行间距 50mm，码垛行间距 31mm、列间距 61mm，通过程序精准控制坐标变量，实现工件间距精准切换，保障垛型规整统一。
2. 循环结构应用
   利用 LOOP 循环指令，批量完成 4 个工件抓取、搬运、码放全流程，简化程序结构，提升运行稳定性。
3. 时序与信号控制
   设置抓取信号开关、延时等待指令，规避机械动作误差，确保抓取牢固、放置精准，保障作业安全。

实训意义

通过本次工件码垛实操，可熟练掌握工业机器人点位控制、循环编程、坐标偏移计算、自动化时序控制等核心技能，适配仓储、加工、物流等多行业码垛应用场景，为工业自动化岗位实操打下坚实基础。
